Channel 보기

채널 보기를 사용하여 다음 작업을 완료하십시오.
  • 각 채널에 대한 통신 파라미터를 설정합니다.
  • Generic ASCII 채널 파라미터를 설정합니다.
  • Modbus Master/Slave 채널 파라미터를 설정합니다.

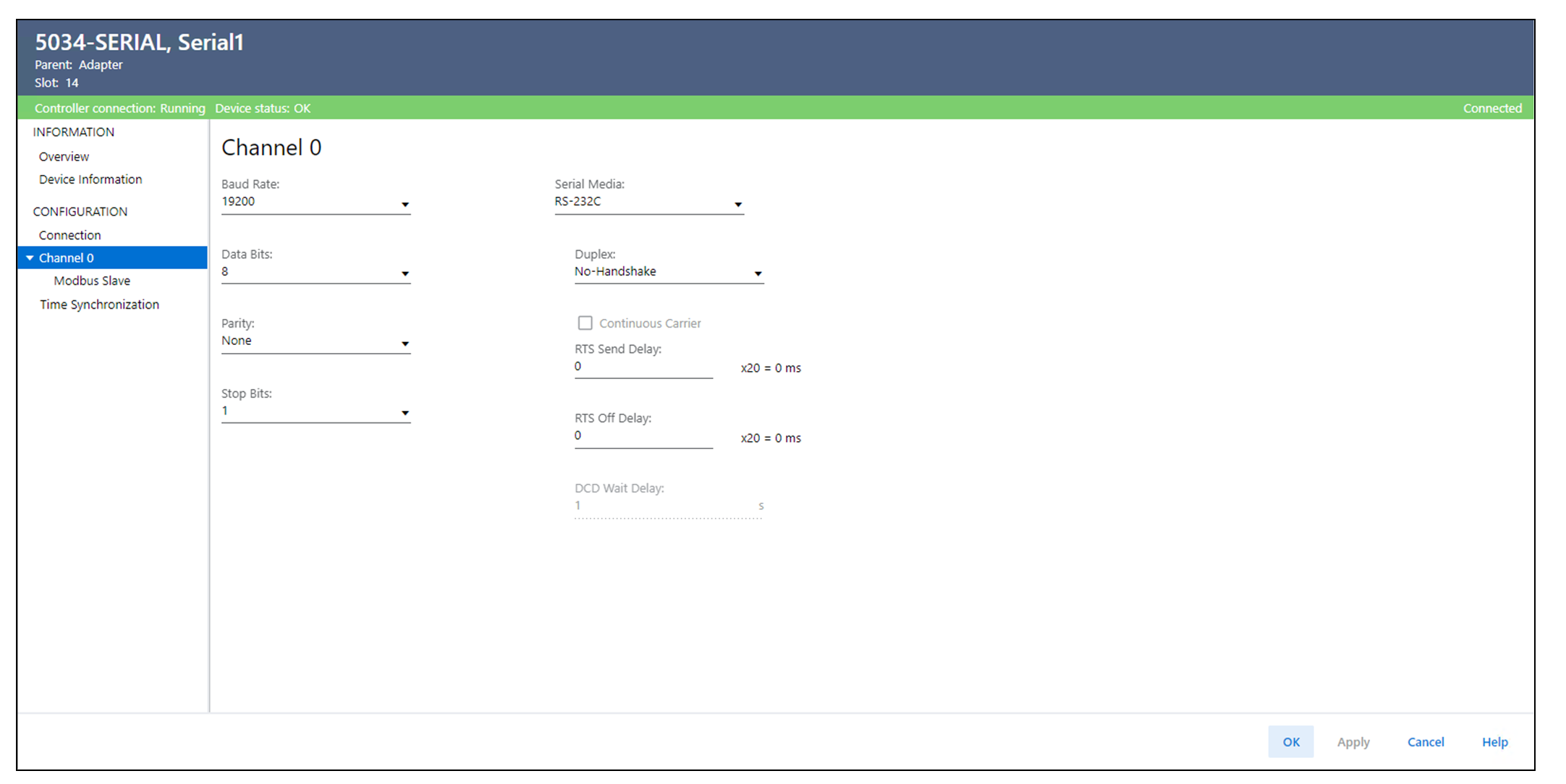

Channel 보기
Channel 보기 파라미터
파라미터
정의
사용 가능한 선택 사항
Baud Rate
시리얼 포트의 통신 속도를 지정합니다.
  • 9600
  • 1200
  • 2400
  • 4800
  • 19200(기본값)
  • 38400
  • 57600
  • 115200
Data Bits
문자당 데이터의 비트 수를 지정합니다.
  • 7 bit
  • 8 bit (기본값)
Parity
데이터 무결성을 확인하기 위해 전송되는 데이터의 패리티를 지정합니다.
  • None (기본값)
  • Even
  • Odd
Stop Bits
전송되는 각 데이터 값에 대한 정지 비트 수를 지정합니다.
  • 1(기본값)
  • 2
Serial Media
채널의 시리얼 포트에 연결된 미디어가 RS-232C, RS-422 또는 RS-485인지 여부를 결정합니다.
  • RS-232C(기본값)
  • RS-422
  • RS-485
Duplex
채널에서 사용되는 핸드쉐이킹을 지정합니다.
팁: Full Duplex 및 Half Duplex는 시리얼 미디어가 RS-232C로 설정된 경우에만 사용 가능합니다.
  • No Handshake(기본값)
  • Full Duplex
  • Half Duplex
Continuous Carrier
데이터가 전송되지 않은 경우에도 캐리어 주파수를 전송할 것인지 여부를 결정합니다.
Half Duplex 통신에서 연속 캐리어를 사용하려면 확인란을 선택하십시오.
팁: 이 확인란은 Duplex가 Half Duplex로 설정된 경우에만 사용 가능합니다.
–
RTS Send Delay
RTS 신호가 켜지는(20 ms) 시점과 데이터가 전송되는 시점 사이의 지연 시간(20ms)을 지정합니다.
팁: 이 파라미터는 시리얼 미디어가 RS-232C로 설정된 경우에만 지연 시간을 설정하는 데 사용할 수 있습니다.
0~32,767
(기본값은 0)
RTS Off Delay
마지막 문자가 전송된 시점과 RTS 신호가 꺼지는 시점(낮음) 사이의 지연 시간(20ms)을 지정합니다.
팁: 이 파라미터는 시리얼 미디어가 RS-232C로 설정된 경우에만 지연 시간을 설정하는 데 사용할 수 있습니다.
0~32,767
(기본값은 0)
DCD Wait Delay
패킷을 삭제하기 전에 데이터 캐리어 감지(DCD)가 비활성화될 때까지 기다리는 시간(초)을 보여줍니다.
0~255
(기본값은 1)
