Generic ASCII Transmit 보기

Generic ASCII Transmit 보기를 사용하여 시리얼 모듈을 통해 ASCII 데이터를 전송하기 위한 파라미터를 설정합니다.

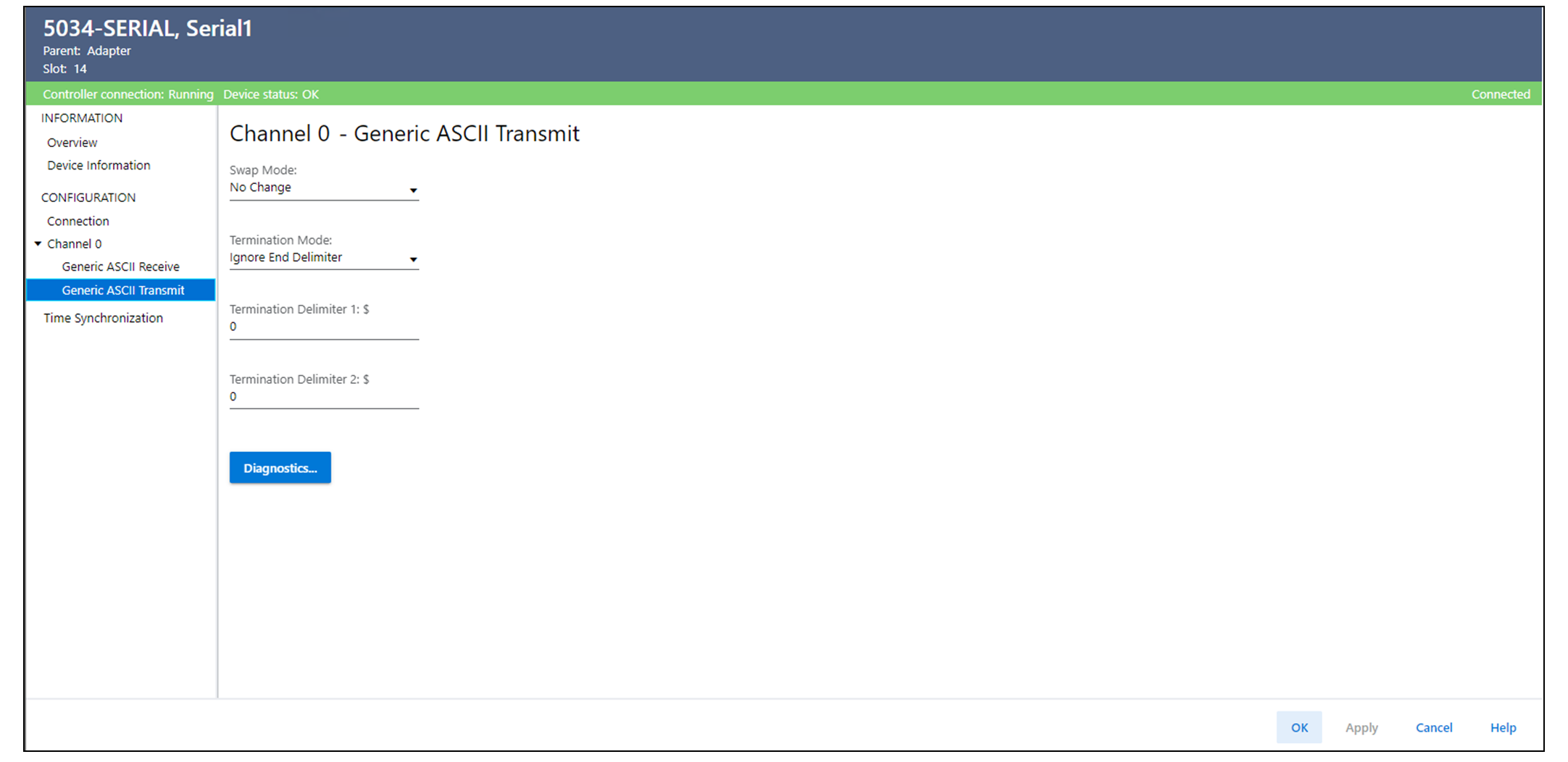

Generic ASCII Transmit 보기 예
Generic ASCII Transmit 보기 파라미터
파라미터
정의
사용 가능한 선택 사항
Swap Mode
시리얼 포트로 전송되는 데이터의 배열 방식을 결정합니다. 스왑은 모듈이 출력 데이터를 전송하기 전에 수행됩니다.
  • No Change(기본값)
  • Word Swap (ABCD → CDAB)
  • Byte Swap (ABCD → BADC)
  • Word 및 Byte Swap (ABCD → DCBA)
팁: A, B, C, D는 수신/전송 데이터에 인접한 4개의 바이트를 나타냅니다.
Termination Mode
데이터에서 Termination Delimiter의 사용을 결정합니다.
  • Ignore End Delimiter(기본값) – End Delimiter가 무시되고 ASCII.TxData[]의 모든 데이터는 일반 데이터로 처리됩니다. 전송되는 문자 수는 Ox.ASCII.TxDataLength를 기준으로 하며, Ox.ASCII.TxDataLength가 0인 경우 256입니다.
  • Exclude – 이 옵션을 선택하면 Ox.ASCII.TxDataLength가 0일 때 끝 구분 기호를 사용하여 ASCII.TxData의 데이터 끝을 표시하지만 직렬 인터페이스로 데이터를 전송할 때는 구분 기호를 제외합니다.
  • Exclude – 이 옵션을 선택하면 Ox.ASCII.TxDataLength가 0일 때 끝 구분 기호를 사용하여 ASCII.TxData의 데이터 끝을 표시하지만 직렬 인터페이스로 데이터를 전송할 때는 구분 기호를 포함합니다.
팁: End Delimiter는 태그 OxASCII.TxDataLength가 0으로 설정된 경우에만 적용됩니다. Ox.ASCII.TxDataLength가 0보다 큰 경우, Termination Mode는 Ignore End Delimiter입니다.
Termination Delimiter 1
채널의 첫 번째 Termination Delimiter를 지정합니다. Termination Delimiter는 데이터의 끝을 알리는 데 사용됩니다.
  • 7비트 데이터 – $00~$7F
  • 8비트 데이터 – $00~$FF
Termination Delimiter 2
채널의 두 번째 Termination Delimiter를 지정합니다.
  • 7비트 데이터 – $00~$7F 및 $
  • 8비트 데이터 – $00~$FE 및 $
$를 입력하면 Termination Delimiter 2가 사용되지 않는다는 의미입니다.
Diagnostics
컨트롤러 상태가 온라인이면 Diagnostics 대화상자를 열어 Generic ASCII 통신을 사용한 성능 및 에러 관리를 위한 진단 카운터를 확인하십시오.
–
Generic ASCII Transmit/Receive 채널의 진단 정보를 보려면 Diagnostics를 선택하십시오.

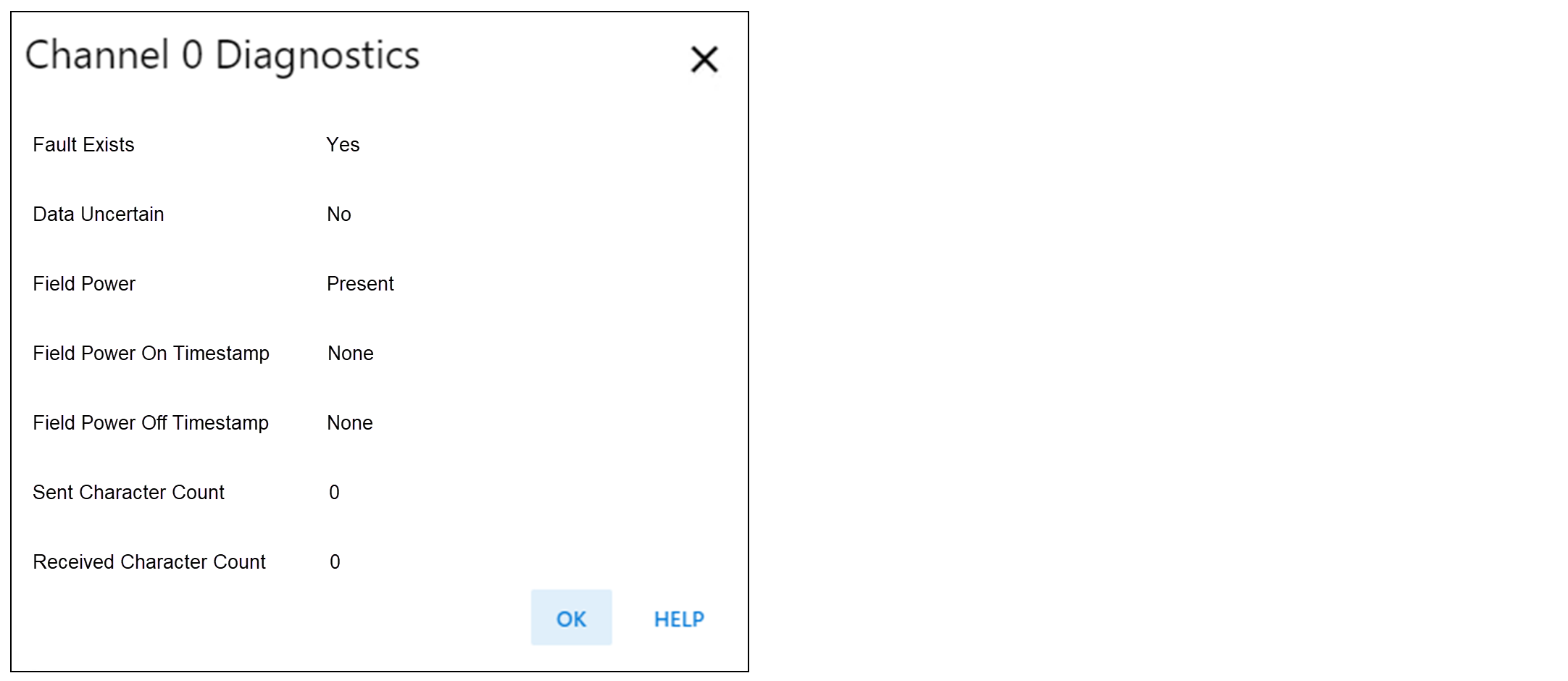

Generic ASCII Transmit/Receive 채널 진단
