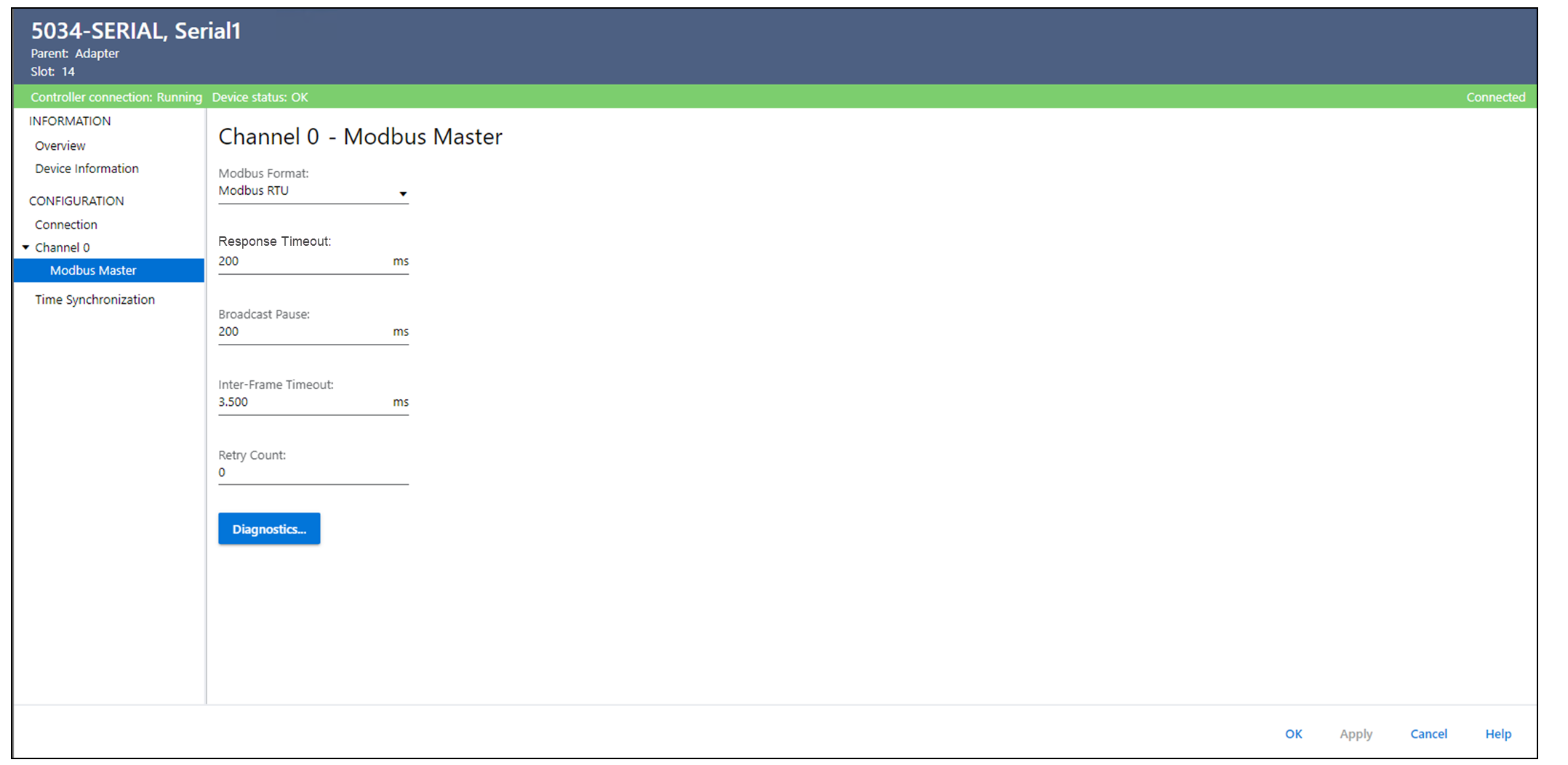

Modbus Master 보기

Modbus 마스터 보기를 사용하여 마스터 장치로서 Modbus 통신에 대한 설정을 구성합니다.

Modbus Master 보기 파라미터

파라미터	정의	사용 가능한 선택 사항
Modbus Format	Modbus 전송 형식이 Modbus RTU(Remote Terminal Unit) 또는 Modbus ASCII인지 여부를 결정합니다.	0 = RTU(기본값) 1 = ASCII
Response Timeout	새 전송을 시작하기 전에 Modbus 클라이언트가 서버로부터 응답을 기다리는 최소 시간을 정의합니다.	0~3,600,000 (x1 ms) (기본값 = 200)
Broadcast Pause	데이터 브로드캐스트 이후의 지연을 지정합니다.	0~3,600,000 (x1 ms) (기본값 = 200)
Inter-frame Timeout	RTU에 대한 데이터를 수신하기 위한 최대 지연 시간을 지정합니다.	0은 유효한 값이 아닙니다. 최대 값을 확인하려면 표 2 및 표 3을 사용하십시오.
Retry Count	요청을 재시도할 최대 횟수를 지정합니다.	0~127 (기본값 = 0)
Diagnostics	컨트롤러 상태가 온라인이면 Diagnostics 대화상자를 열어 Modbus Master를 사용한 성능 및 에러 관리를 위한 진단 카운터를 확인하십시오.	–

프레임 간 타임아웃 최소값(10 비트)

Baud Rate	기본값	유효 범위(μs)
1200	58000	29000~65535000
2400	28000	14000~65535000
4800	14400	7200~65535000
9600	7200	3600~65535000
19200	3500	1750~65535000
38400	3500	1750~65535000
57600	3500	1750~65535000
115200	3500	1750~65535000

프레임 간 타임아웃 최소값(11 비트)

Baud Rate(데이터 전송 속도)	기본값	유효 범위(μs)
1200	64000	32000~65535000
2400	32000	16000~65535000
4800	16000	8000~65535000
9600	8000	2000~4000
19200	3500	1750~65535000
38400	3500	1750~65535000
57600	3500	1750~65535000
115200	3500	1750~65535000

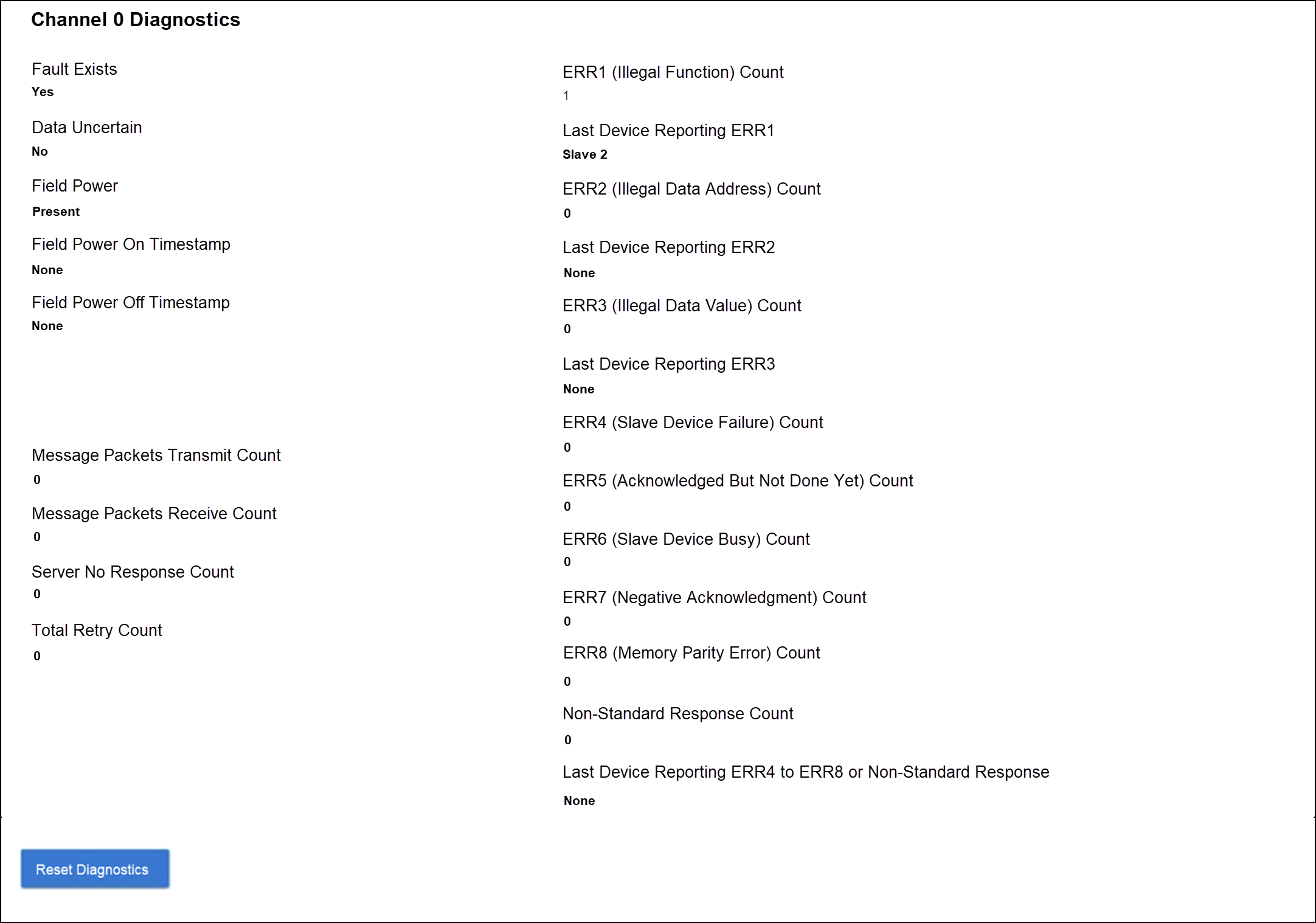

Diagnostics를 선택하면 Modbus Master 채널의 진단 정보를 볼 수 있습니다.
