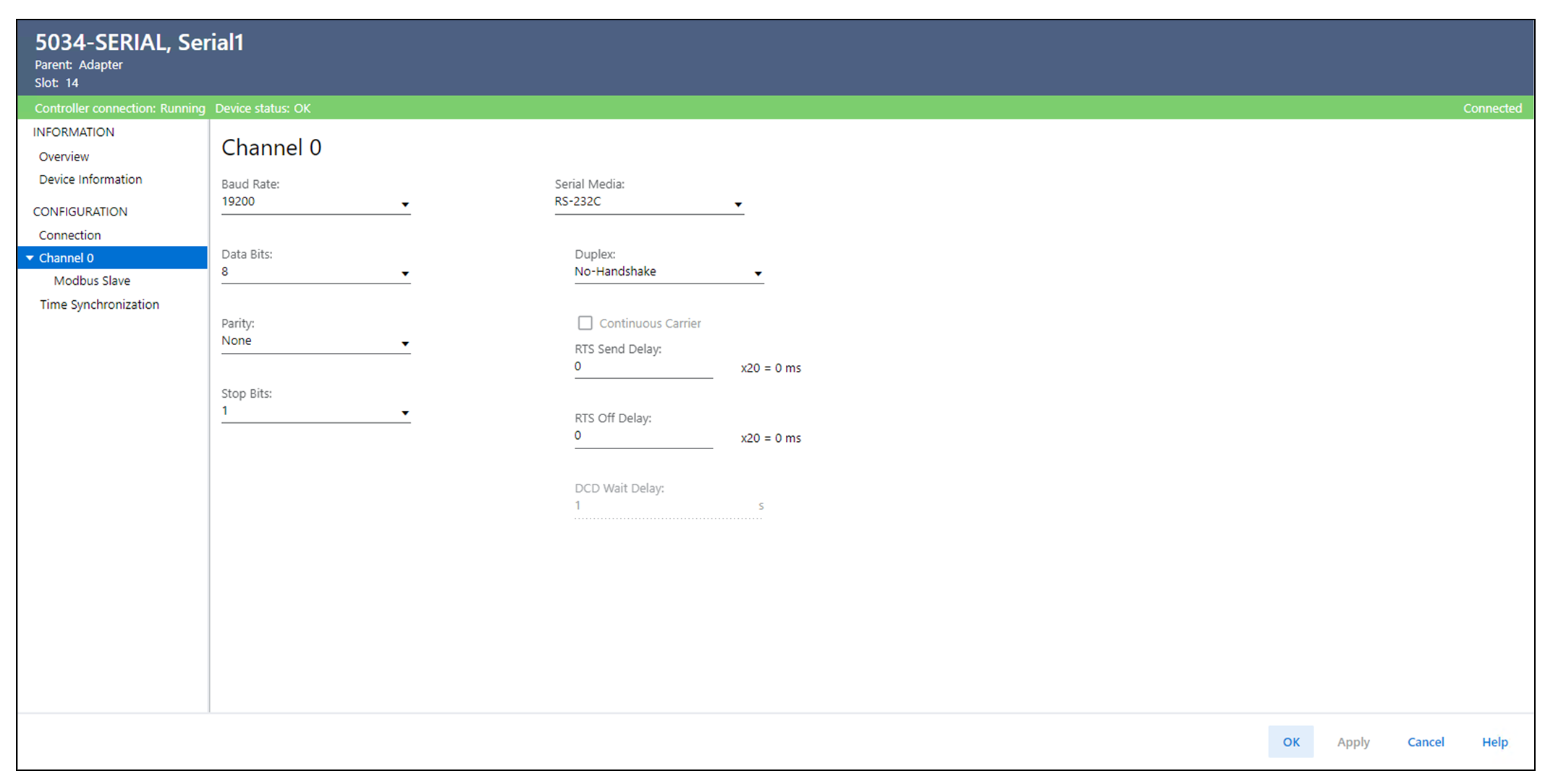

Ansicht „Channel“ (Kanal)
Verwenden Sie die Kanalansicht zum Ausführen der folgenden Tasks:
- Konfigurieren der Kommunikationsparameter für die einzelnen Kanäle.
- Konfigurieren der Generic ASCII-Parameter für den Kanal.
- Konfigurieren der Modbus Master-/Slave-Parameter für den Kanal.
Ansicht „Channel“ (Kanal)
Parameter | Definition | Verfügbare Optionen |
|---|---|---|
Baud Rate (Baudrate) | Gibt die Kommunikationsgeschwindigkeit für die serielle Schnittstelle an. |
|
Data Bits (Daten-Bits) | Gibt die Anzahl der Daten-Bits pro Zeichen an. |
|
Parity (Parität) | Gibt die Parität der übertragenen Daten zum Überprüfen der Datenintegrität an. |
|
Stop Bits (Stoppbits) | Gibt die Anzahl der Stopp-Bits für jeden gesendeten Datenwert an. |
|
Serial Media (Serielle Medien) | Bestimmt, ob die an der seriellen Schnittstelle des Kanals angeschlossenen Medien vom Typ RS-232C, RS-422 oder RS-485 sind. |
|
Duplex | Gibt das vom Kanal verwendete Handshaking an.
TIPP:
Voll-Duplex und Halb-Duplex sind nur verfügbar, wenn die seriellen Medien auf RS-232C gesetzt sind.
|
|
Continuous Carrier (Kontinuierlicher Träger) | Bestimmt, ob eine Trägerfrequenz auch dann übertragen wird, wenn keine Daten gesendet werden. Aktivieren Sie das Kontrollkästchen, um die kontinuierliche Trägerfunktion mit Halb-Duplex-Kommunikation zu verwenden.
TIPP:
Dieses Kontrollkästchen ist nur verfügbar, wenn „Duplex“ auf „Halb-Duplex“ gesetzt ist.
| – |
RTS Send Delay (RTS-Sendeverzögerung) | Gibt die Verzögerung (in 20 ms) zwischen dem Einschalten (High) des RTS-Signals und dem Senden der Daten an.
TIPP:
Dieser Parameter steht nur zum Festlegen der Verzögerungszeit zur Verfügung, wenn „Serial Media“ auf „RS-232C“ gesetzt ist
| 0 bis 32 767 (Standard ist 0). |
RTS Off Delay (RTS-Ausschalt-verzögerung) | Gibt die Verzögerung (in 20 ms) zwischen dem Senden des letzten Zeichens und Ausschalten (Low) des RTS-Signals an.
TIPP:
Dieser Parameter steht nur zum Festlegen der Verzögerungszeit zur Verfügung, wenn „Serial Media“ auf „RS-232C“ gesetzt ist
| 0 bis 32 767 (Standard ist 0). |
DCD Wait Delay (DCD-Warteverzögerung) | Gibt an, wie viele Sekunden die Datenträgerbestimmung (DCD) auf die Inaktivierung wartet, bevor das Paket verworfen wird. | 0 bis 255 (Standardwert ist 1) |
