Modbus-Slave-Ansicht
Verwenden Sie die Modbus-Slave-Ansicht, um die Einstellungen für die Modbus-Kommunikation als Nehmergerät eines Hauptgeräts zu konfigurieren.

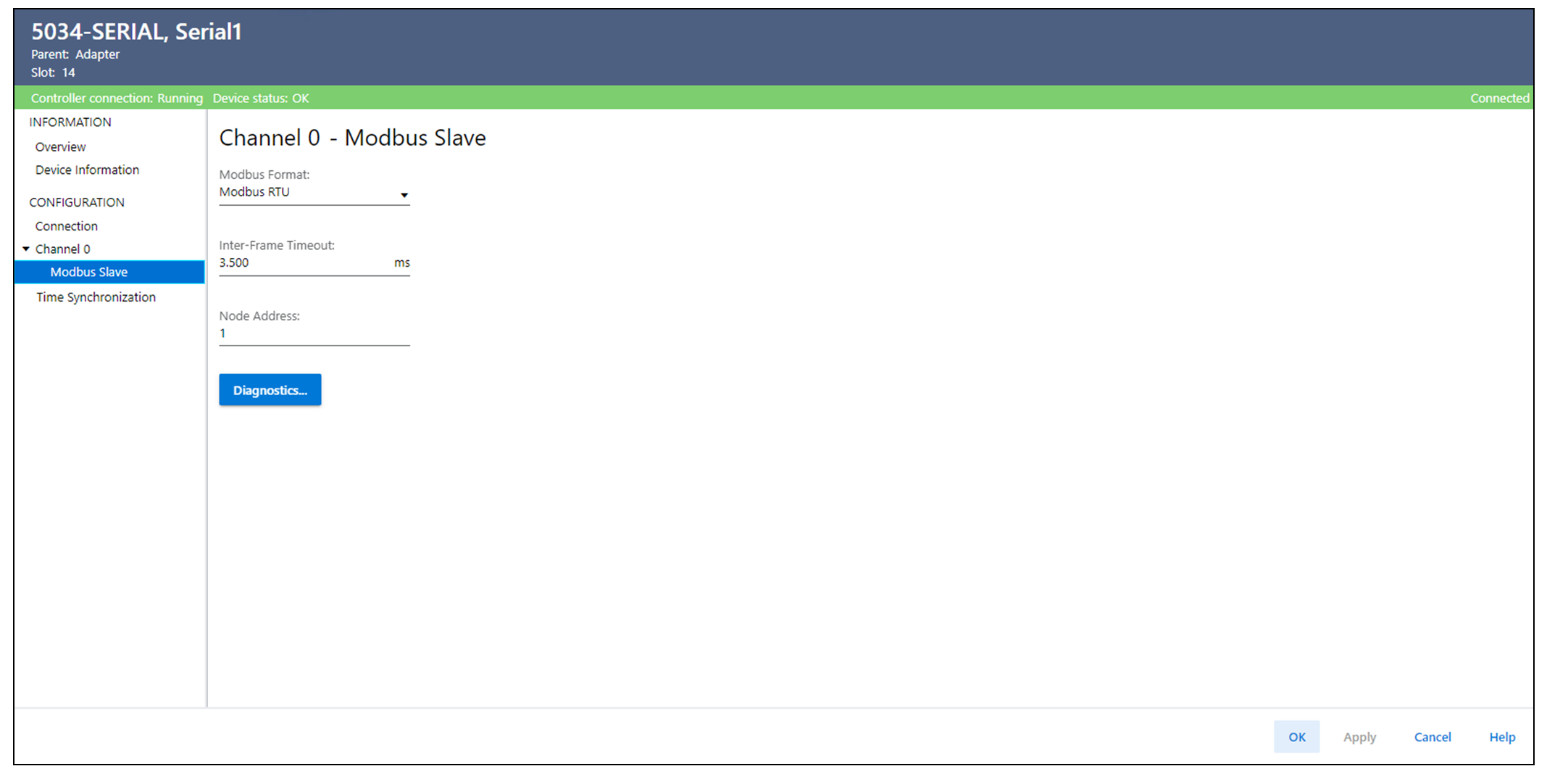

Ansicht „Modbus Slave“ – Beispiel
Parameter | Definition | Verfügbare Optionen |
|---|---|---|
Modbus Format (Modbus-Format) | Bestimmt, ob das Modbus-Übertragungsformat Modbus-BDE oder Modbus-ASCII ist. |
|
Inter-frame Timeout (Interframe-Zeitüberschreitung) | Gibt die maximale Verzögerungszeit für den Empfang von Daten für die BDE an.
TIPP:
Dieser Parameter ist nur verfügbar, wenn das Modbus-Format auf „Modbus RTU“ (BDE) festgelegt ist.
| |
Node Address (Netzknotenadresse) | Gibt die Netzknotenadresse des Slaves an. | 1 bis 247 (Standard = 1) |
Diagnostics (Diagnosefunktionen) | Wenn der Steuerungsstatus online ist, öffnen Sie das Dialogfeld „Diagnostics“ (Diagnose), um die Diagnosezähler für die Leistungs- und Fehlerverwaltung mit Modbus Slave anzuzeigen. | – |
Wählen Sie „Diagnostics“ (Diagnose) aus, um die Diagnoseinformationen des Modbus-Slave-Kanals anzuzeigen.

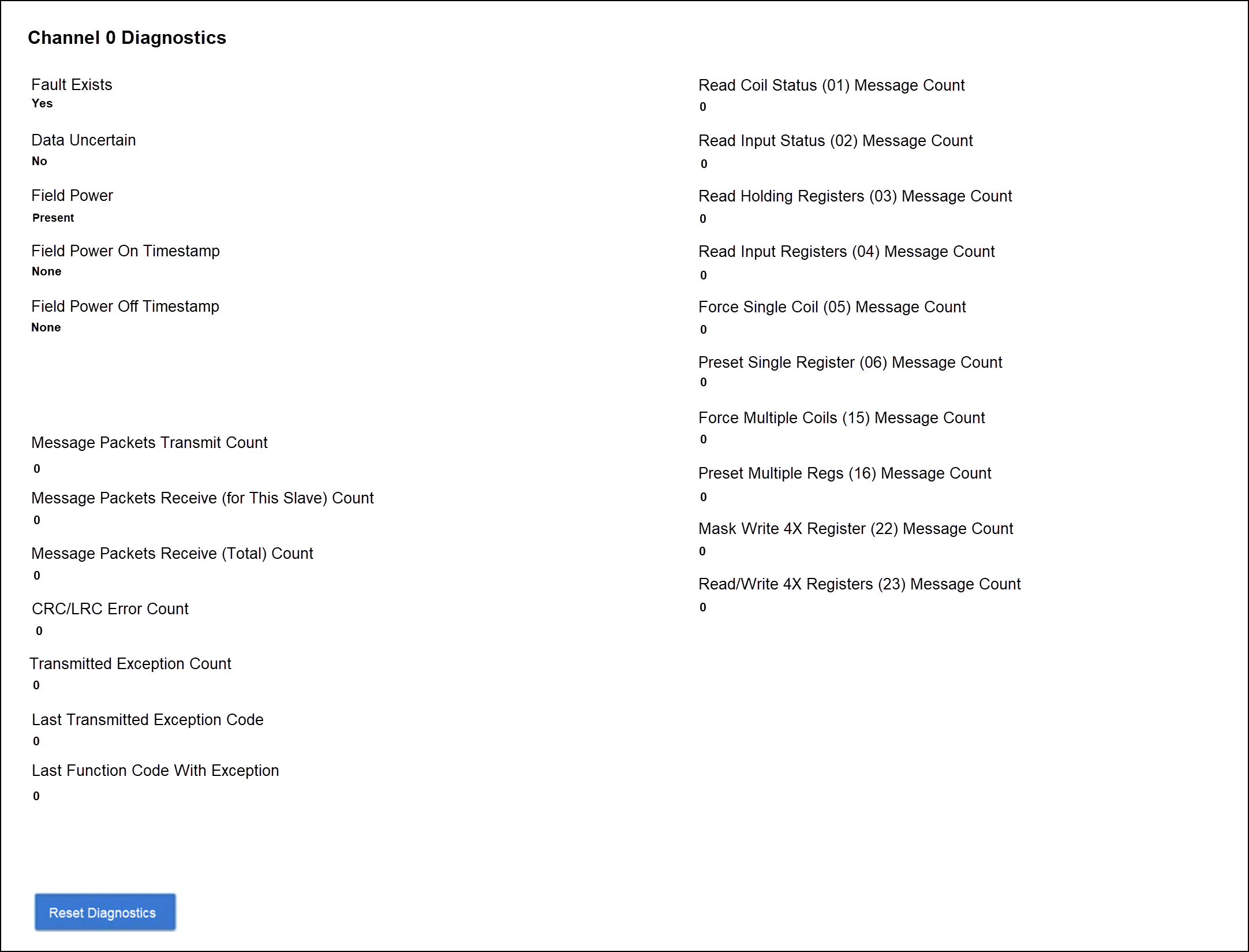

Beispiel für das Dialogfeld „Modbus Slave Channel Diagnostics“ (Diagnose Modbus-Slave-Kanal)
