Ansicht „Points“ (Punkte)

Verwenden Sie „Points“ (Punkte), um die Punkte für das Gerät anzuzeigen oder zu konfigurieren.
Ansicht „Points“ (Punkte) – Beispiel
Die Ansicht „Points“ (Punkte) umfasst die folgenden Parameter für „Disabled Points“ (Deaktivierte Punkte):
Parameter
Beschreibung
Disabled Points (Deaktivierte Punkte)
Zeigt die Punkte an, die deaktiviert wurden.
Die Ansicht „Points“ (Punkte) umfasst die folgenden Parameter für „Digital Input Points“ (Digitale Eingangspunkte):
Parameter
Beschreibung
Point (Punkt)
Zeigt die Punktnummer an, für die diese Konfiguration gilt.
Mode (Modus)
Zeigt den Modus für den Punkt an.
Power Source (Stromquelle)
Definiert die Stromquelle für den Punkt.
  • Ptxx – Der Sensor wird von Punkt xx dieses Moduls mit Strom versorgt, das als Netzteil konfiguriert ist.
    Wenn am Netzteilpunkt ein Kurzschluss erkannt wird, erfolgt ein Rollup des Fehlers zum digitalen Eingangspunkt.
  • External (Extern) – Der Sensor wird über ein externes Netzteil mit Strom versorgt.
  • SSV – Der Sensor wird von der SSV-Klemme dieses Moduls mit Strom versorgt.
    Wenn ein SSV-Kurzschluss erkannt wird, erfolgt ein Rollup des Fehlers zum digitalen Eingangspunkt.
Input Filter Time (Eingangsfilterzeit)
Off → On (Aus → Ein)
Definiert, wie lange der EIN-Zustand bei einem AUS-EIN-Übergang vorliegen muss, bevor das Gerät den Übergang als gültig betrachtet.
Input Filter Time (Eingangsfilterzeit)
On → Off (Ein → Aus)
Definiert, wie lange der AUS-Zustand bei einem EIN-AUS-Übergang vorliegen muss, bevor das Gerät den Übergang als gültig betrachtet.
Preset (Festeinstellung)
Zeigt den Wert an, der im Ausgangs-Tag „Preset“ (Voreinstellung) festgelegt ist und für die Zählervoreinstellung verwendet wird. Der Wert kann zwischen 0 und 2.147.483.647 betragen.
Rollover at Preset (Überlauf bei Voreinstellung)
Bestimmt die Aktion, die ausgeführt wird, wenn das Eingangs-Tag „Count“ den Sollwert des Ausgangs-Tags erreicht.
  • Wenn diese Option ausgewählt ist, zählt der Zähler bis zum voreingestellten Wert, dann erfolgt ein Überlauf auf null und das Überlauf-Bit wird gesetzt. Das Fertig-Bit ist nicht gesetzt.
  • Wenn dieses Bit gelöscht wurde, zählt der Zähler bis zum Sollwert und setzt das Fertig-Bit. Anschließend wird bis zum maximalen DINT-Wert weitergezählt. „Rollover“ wird gesetzt, wenn „Count“ von 2.147.483.647 zu 0 übergeht.
Diagnostics (Diagnosefunktionen)
Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das Diagnoseinformationen enthält.
Die Ansicht „Points“ (Punkte) umfasst die folgenden Parameter für „Digital Output Points“ (Digitale Ausgangspunkte):
Parameter
Beschreibung
Point (Punkt)
Zeigt die Punktnummer an, für die diese Konfiguration gilt.
Mode (Modus)
Zeigt den Modus für den Punkt an.
Output State During Program Mode (Ausgangszustand im Programm-Modus)
Bestimmt das Verhalten jedes Ausgangs, wenn die Steuerung in den Programm-Modus oder Sperrmodus wechselt. Im Programm-Modus oder Sperrmodus werden Ausgänge von der Steuerung ignoriert und der Ausgang verhält sich wie folgt:
  • Off (Aus) – Ausgang ist 0 oder „Off“ (Aus).
  • On (Ein) – Ausgang ist 1 oder „On“ (Ein).
  • Hold (Halten) – Ausgang behält den letzten Zustand bei.
Output State During Communication Fault Mode (Ausgangszustand im Kommunikationsfehlermodus)
Bestimmt, was mit dem Ausgang jedes Punkts geschieht, nachdem ein Kommunikationsfehler aufgetreten ist und das Modul in den Kommunikationsfehlermodus wechselt.
  • Off (Aus) – Ausgang ist 0 oder „Off“ (Aus).
  • On (Ein) – Ausgang ist 1 oder „On“ (Ein).
  • Hold (Halten) – Ausgang hält den Strompegel aufrecht.
Diagnostics (Diagnosefunktionen)
Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das Diagnoseinformationen enthält.

Ptxx Diagnostics (Ptxx-Diagnose)

Wählen Sie zum Anzeigen der Ptxx-Diagnose in der Ansicht „Points“ (Punkte) oder „Ptxx“ die Option „Diagnostics“ (Diagnose) aus.

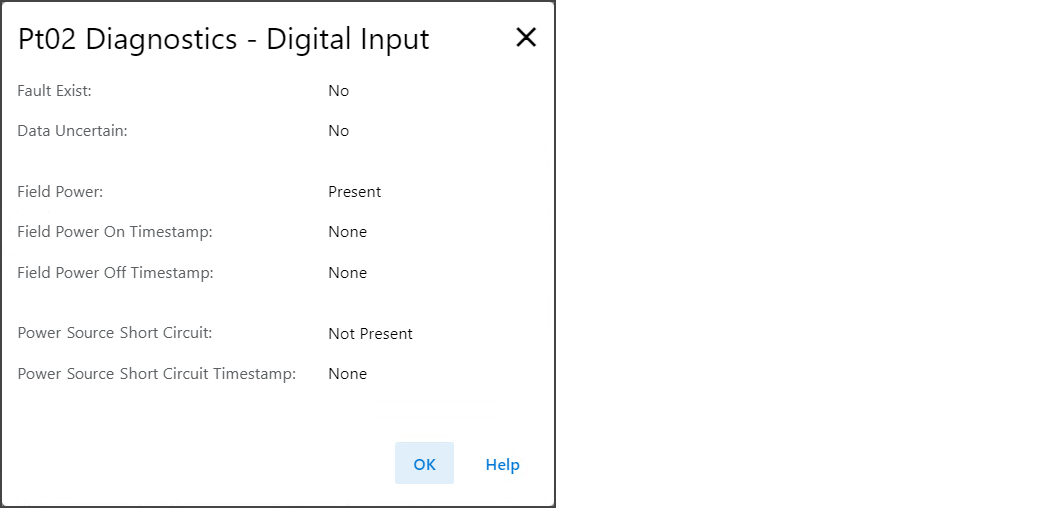

Beispiel für eine Ptxx-Diagnose
