Ansicht „Ptxx – Digital Input“ (Ptxx – Digitaleingang)

Verwenden Sie „Ptxx – Digital Input“ (Ptxx – Digitaleingang), um die Punkte für das Gerät anzuzeigen oder zu konfigurieren.

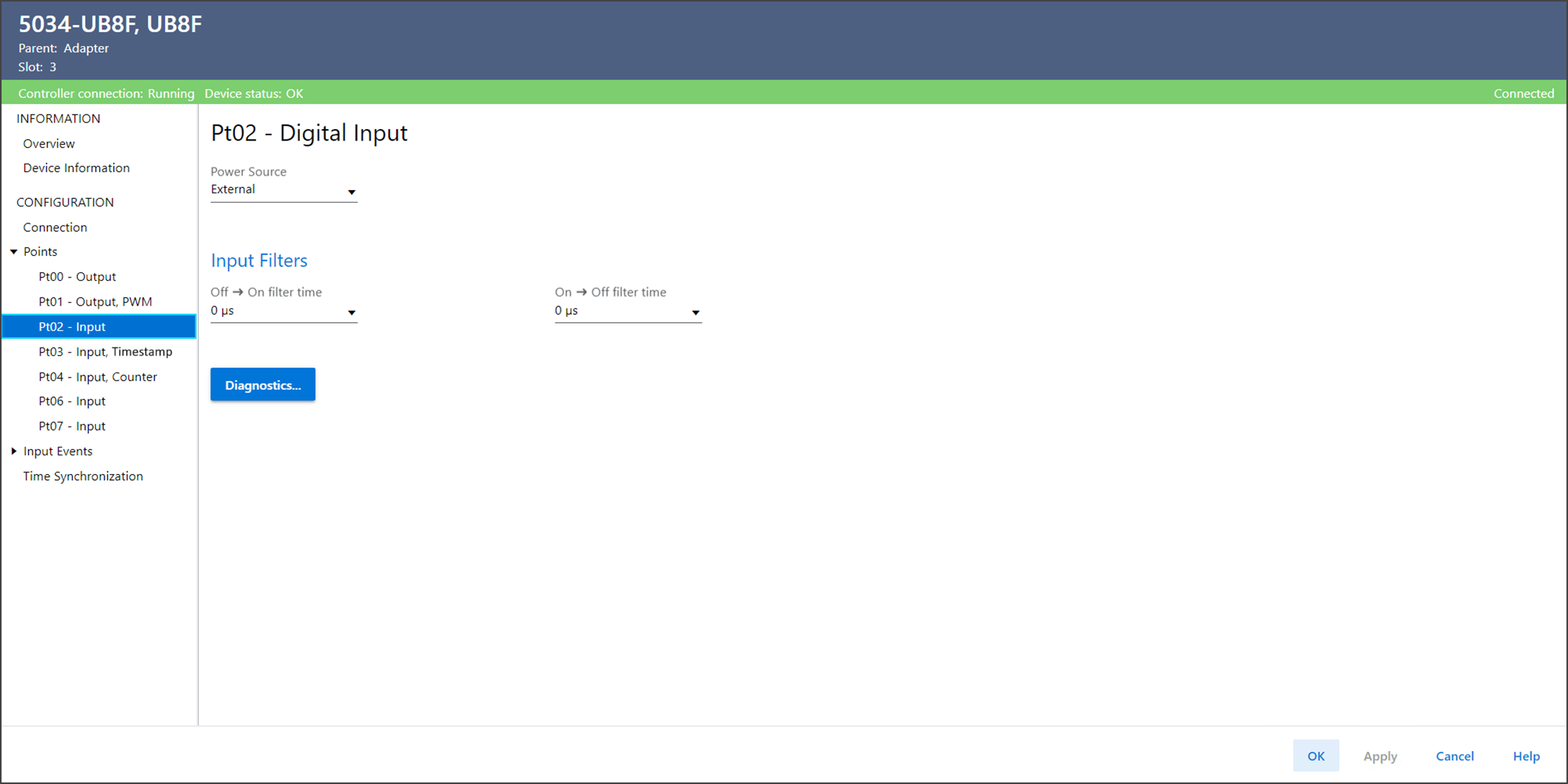

Ansicht „Ptxx – Digital Input“ (Digitaleingang) – Beispiel
Die Ansicht „Ptxx – Digital Input“ (Ptxx – Digitaleingang) umfasst die folgenden Parameter:
Parameter
Beschreibung
Power Source (Stromquelle)
Definiert die Stromquelle für den Punkt.
  • Ptxx – Der Sensor wird von Punkt xx dieses Moduls mit Strom versorgt, das als Netzteil konfiguriert ist.
    Wenn am Netzteilpunkt ein Kurzschluss erkannt wird, erfolgt ein Rollup des Fehlers zum digitalen Eingangspunkt.
  • External (Extern) – Der Sensor wird über ein externes Netzteil mit Strom versorgt.
  • SSV – Der Sensor wird von der SSV-Klemme dieses Moduls mit Strom versorgt.
    Wenn ein SSV-Kurzschluss erkannt wird, erfolgt ein Rollup des Fehlers zum digitalen Eingangspunkt.
Input Filters (Eingangsfilter)
Off → On Filter Time (Filterzeit Aus → Ein)
Definiert, wie lange der EIN-Zustand bei einem AUS-EIN-Übergang vorliegen muss, bevor das Gerät den Übergang als gültig betrachtet.
Input Filters (Eingangsfilter)
On → Off Filter Time (Filterzeit Ein → Aus)
Definiert, wie lange der AUS-Zustand bei einem EIN-AUS-Übergang vorliegen muss, bevor das Gerät den Übergang als gültig betrachtet.
Diagnostics (Diagnosefunktionen)
Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das Diagnoseinformationen enthält.
