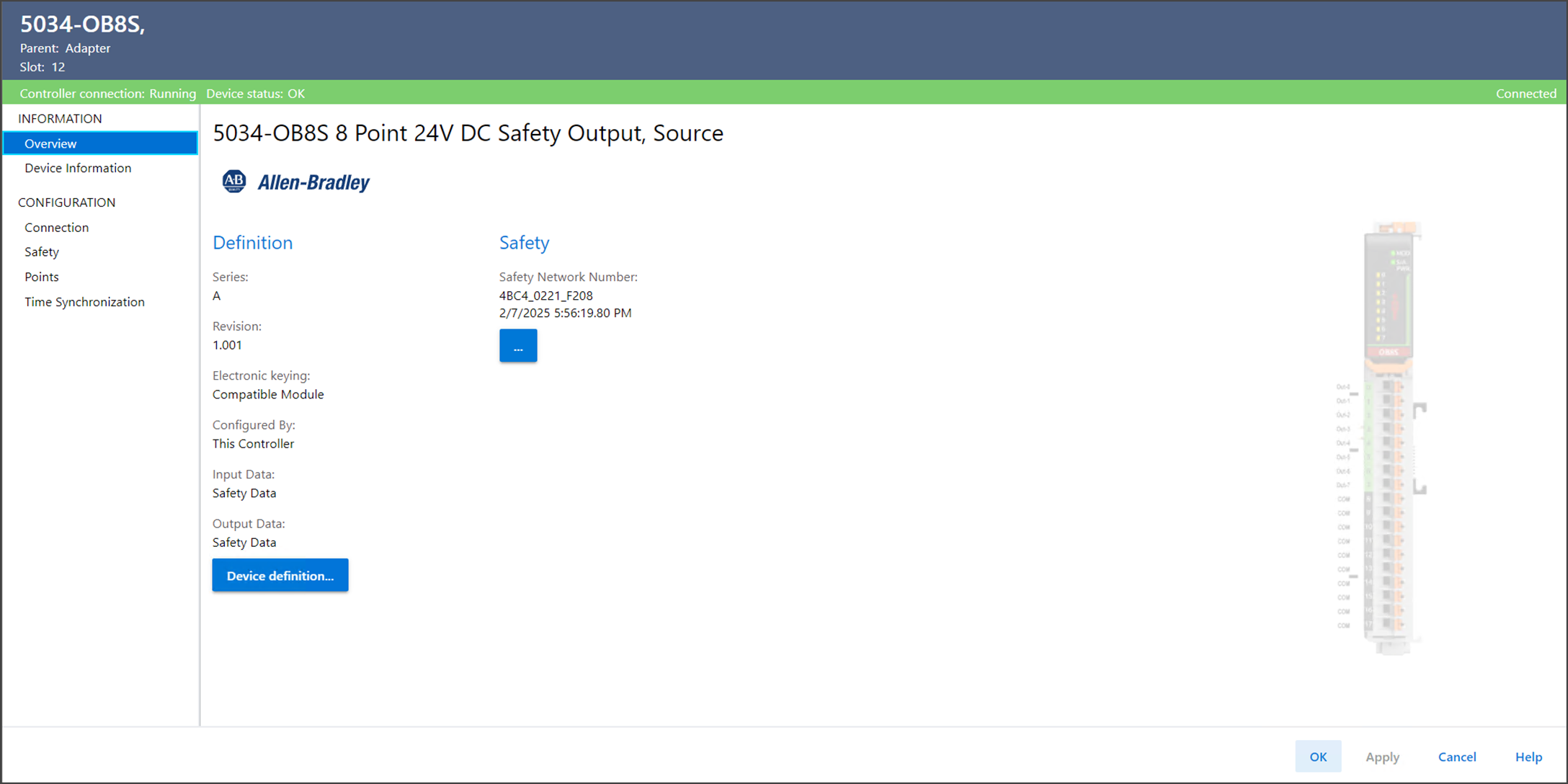

Visualização Visão geral

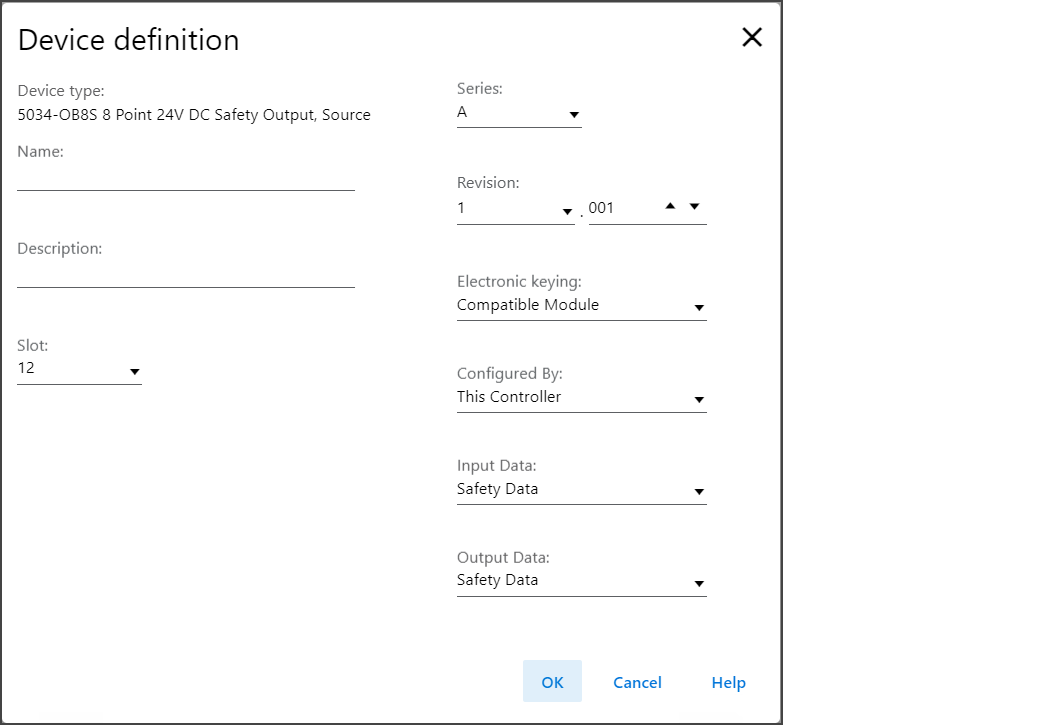

Para alterar a definição de um dispositivo, selecione Definição do dispositivo na visualização Visão geral.

A definição de dispositivo inclui esses parâmetros:

Parâmetros de definição do dispositivo

Parâmetro	Definição	Opções disponíveis
Tipo de dispositivo	Exibe o tipo e o código de catálogo do dispositivo.	Específico do dispositivo
Nome	Insira um nome do dispositivo em conformidade com a IEC 61131. Se um caractere inválido for inserido neste campo, ou se o nome exceder 40 caracteres, o software ignora o caractere.	Todos os valores válidos
Descrição	Insira a descrição do dispositivo.	Todos os valores válidos
Slot	Especifique o número do slot em que o dispositivo reside. Somente slots entre 1 e o número máximo de dispositivos de E/S são válidos conforme a plataforma. Quando o dispositivo é criado, o número do slot assume como padrão a primeira posição de slot disponível. Quando o controlador é alterado para um que seja compatível com uma contagem máxima de E/S menor, o valor do slot atual pode não ser mais válido.	1 a 32
Série	Especifica a série do dispositivo.	Específico do dispositivo
Revisão	Especifica as revisões principais e secundárias do dispositivo. A faixa válida para a revisão secundária é de 1 a 255.	Específico do dispositivo
Codificação eletrônica	Define a codificação eletrônica usada para o dispositivo. A codificação eletrônica compara o dispositivo definido no projeto com o dispositivo instalado. Se a codificação falhar, ocorre uma falha. Para obter informações detalhadas sobre a codificação eletrônica, consulte a Técnica de aplicação de codificação eletrônica em sistemas de controle Logix 5000, publicação LOGIX-AT001.	Correspondência exata Módulo compatível
Configurado por	Determina quais tags são gerados quando a configuração é concluída. Na opção Meios externos, o controlador e o módulo estabelecem comunicação sem que o controlador envie qualquer configuração ou dados de saída para o módulo.	Meio externo Esse controlador
Dados de entrada	Selecione o tipo de dados de entrada para o dispositivo.	Dados de segurança Dados de segurança empacotados
Dados de saída	Selecione o tipo de dados de saída para o dispositivo.	Nenhum - Se “Configurado por” estiver definido como “Meio externo” Dados de segurança - Se “Configurado por” estiver definido como “Este controlador” Dados do pacote de segurança – se os dados de entrada estiverem definidos para dados do pacote de segurança

A aplicação Studio 5000 Logix Designer atribui automaticamente um número da rede de segurança (SNN) aos módulos de segurança à medida que são adicionados ao projeto.

O SNN é um número referente a um horário que identifica exclusivamente as sub-redes em todas as redes no sistema de segurança. Todos os módulos de segurança em um mesmo sistema usam o mesmo número da rede de segurança e são atribuídos automaticamente ao mesmo número da rede de segurança por padrão.

A aplicação Studio 5000 Logix Designer atribui um SNN ao primeiro módulo de segurança adicionado ao sistema remoto. A aplicação atribui o mesmo número da rede de segurança para módulos de segurança adicionais que são incluídos neste sistema de E/S remoto.

Para obter mais informações sobre os números de rede de segurança, consulte o Manual de referência de segurança dos controladores GuardLogix 5580 e Compact GuardLogix 5380, publicação 1756-RM012.

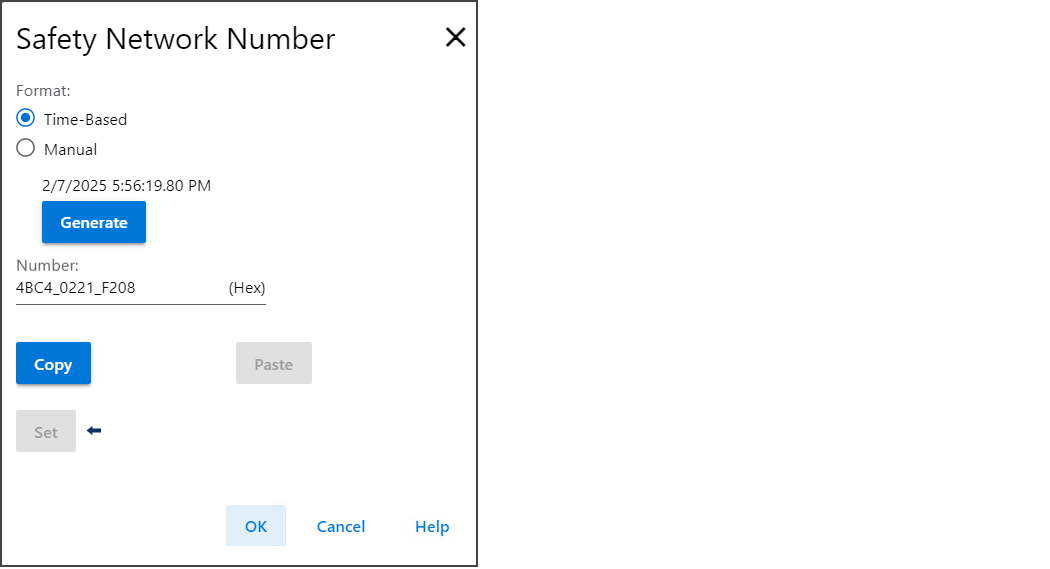

Para alterar o número da rede de segurança (SNN) de um dispositivo, selecione as elipses ao lado do campo SNN na visualização Geral.
