Diagramas elétricos para o modo de segurança e o modo de pulso de segurança
Os seguintes diagramas de fiação mostram os módulos de saída no modo Safety e no modo
Safety Pulse.
IMPORTANTE:
O nível de segurança que é mostrado nos diagramas é aplicável ao próprio módulo.
Dispositivos conectados devem ter seu próprio monitoramento de status para
atingir o nível de segurança da aplicação.
IMPORTANTE:
Você deve usar uma fonte de alimentação listada como SELV/PELV com os módulos de
segurança.

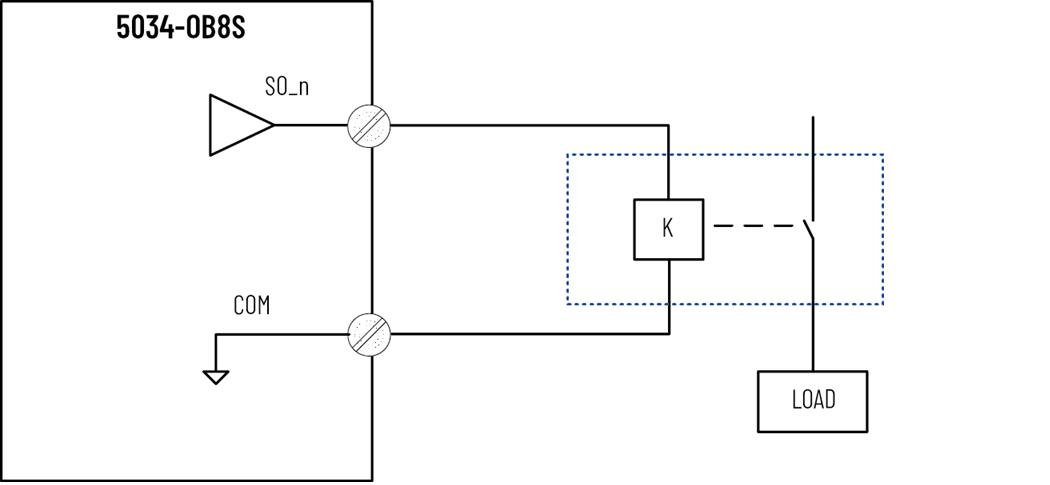

5034-OB8S e 5034-OB8SXT – SIL 2, nível de desempenho c, Cat. 2 no modo de
segurança de canal único ou no modo de pulso de segurança
- n = 0 a 7
Nível de integridade de segurança e categoria | Exclusão de falha | Outros | Modo do ponto |
|---|---|---|---|
SIL 2, nível de desempenho c, Cat. 2 | Nenhuma | O dispositivo conectado externamente deve ter classificação SIL
2. |
|
IMPORTANTE:
Caso ocorra um circuito cruzado de um fio externo entre o potencial positivo (ou
seja, SA+) e SO_n, a carga não poderá mais ser desligada. O módulo detecta a
falha do canal e ativa o bit de falha, o que indica que o canal não pode fazer a
transição para o estado seguro até que a falha seja removida.
5034-OB8S e 5034-OB8SXT – Até SIL 3, nível de desempenho e, Cat. 4 no modo de
segurança de canal único ou no modo de pulso de segurança
- n = 0 a 7
Nível de integridade de segurança e categoria | Exclusão de falha | Outros | Modo do ponto |
|---|---|---|---|
SIL 2, nível de desempenho d, Cat. 3 | Falha de fiação externa | O dispositivo conectado externamente deve ter classificação SIL
2. |
|

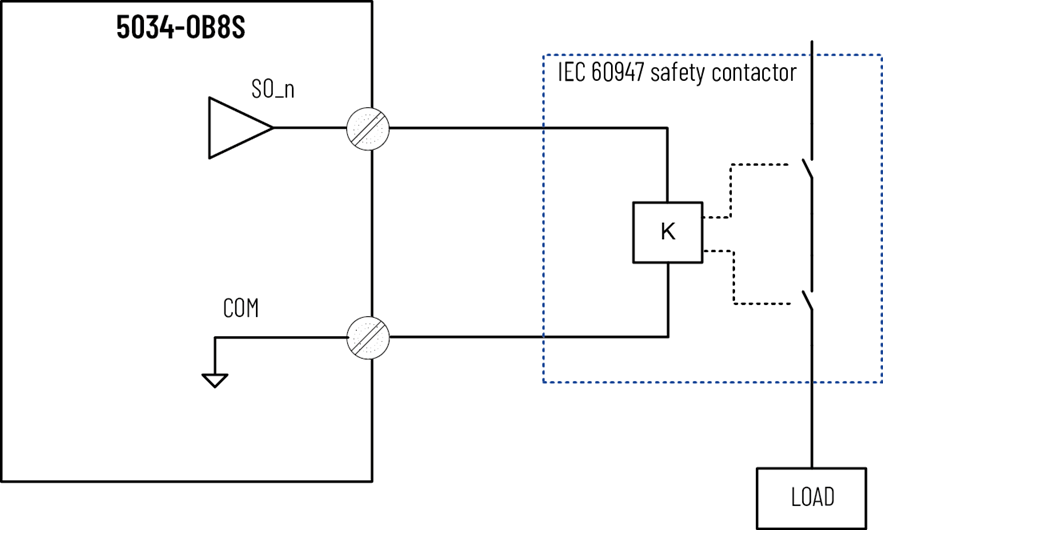

SIL 3, nível de desempenho e, Cat. 4 | Use o contator de segurança IEC 60947 |
|

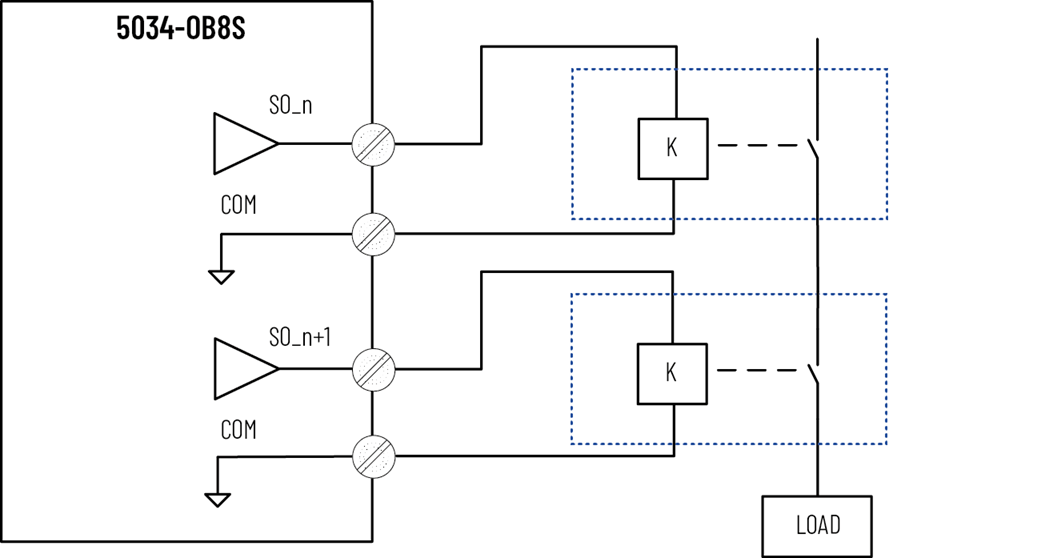

5034-OB8S e 5034-OB8SXT – SIL 3, nível de desempenho e, Cat. 4 no modo de
pulso de segurança de canal duplo ou no modo de segurança
- n = 0, 2, 4, 6
- Os pares de canais compatíveis com o modo de canal duplo são:
- Par de canais 0, 1
- Par de canais 2, 3
- Par de canais 4, 5
- Par de canais 6, 7
Nível de integridade de segurança e categoria | Exclusão de falha | Modo do ponto |
|---|---|---|
SIL 3, nível de desempenho e, Cat. 4 | Nenhuma | Modo de pulso de segurança |
Falha de fiação externa | Modo Segurança Condição: você deve emitir pelo menos uma demanda de segurança a
cada 24 horas. |
