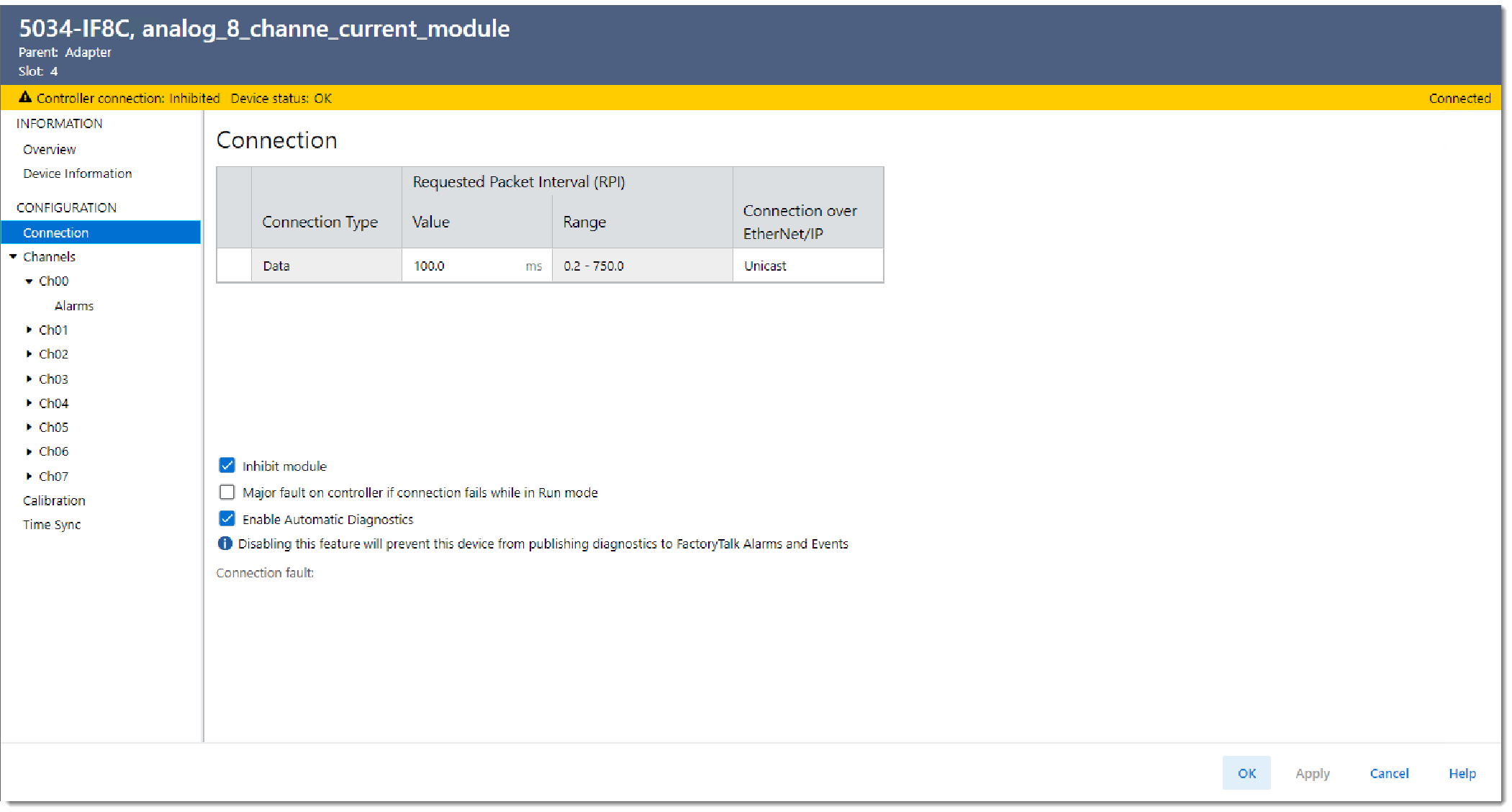

Visualização Conexão

Na tabela a seguir, cada ajuste de parâmetro do filtro de encaixe tem dois valores mínimos recomendados de intervalo do pacote requisitado do módulo que possibilitam o tempo necessário para coletar amostras de cada canal. Um ajuste de parâmetro fornece velocidade mais rápida de amostra e o outro fornece resolução ligeiramente melhor em velocidades de amostra mais lentas.

Quando canais de entrada no mesmo módulo usam diferentes seleções de filtro rejeita banda, você deve considerar o tempo de amostra para cada canal. Isto ajuda a encontrar o intervalo do pacote requisitado recomendado que fornece tempo suficiente para amostragem em todos os canais.

Os oito canais de entrada no módulo estão em dois grupos. Canais de 00 a 03 em um grupo e canais de 04 a 07 em outro grupo. Ao determinar o valor mínimo recomendado do RPI do módulo, lembre-se:

O valor mínimo recomendado do RPI do módulo quando os canais usam seleções de Filtro Rejeita Banda diferentes é determinado pelo grupo.
As taxas mínimas recomendadas do RPI para todos os canais habilitados são adicionadas juntas. Se qualquer canal no outro grupo é habilitado, a taxa mínima recomendada do intervalo do pacote requisitado para cada canal habilitado é aumentada em 0,2 ms.
Se os grupos possuem valores mínimos recomendados de RPI diferentes, use o maior valor de RPI ao configurar o módulo.
