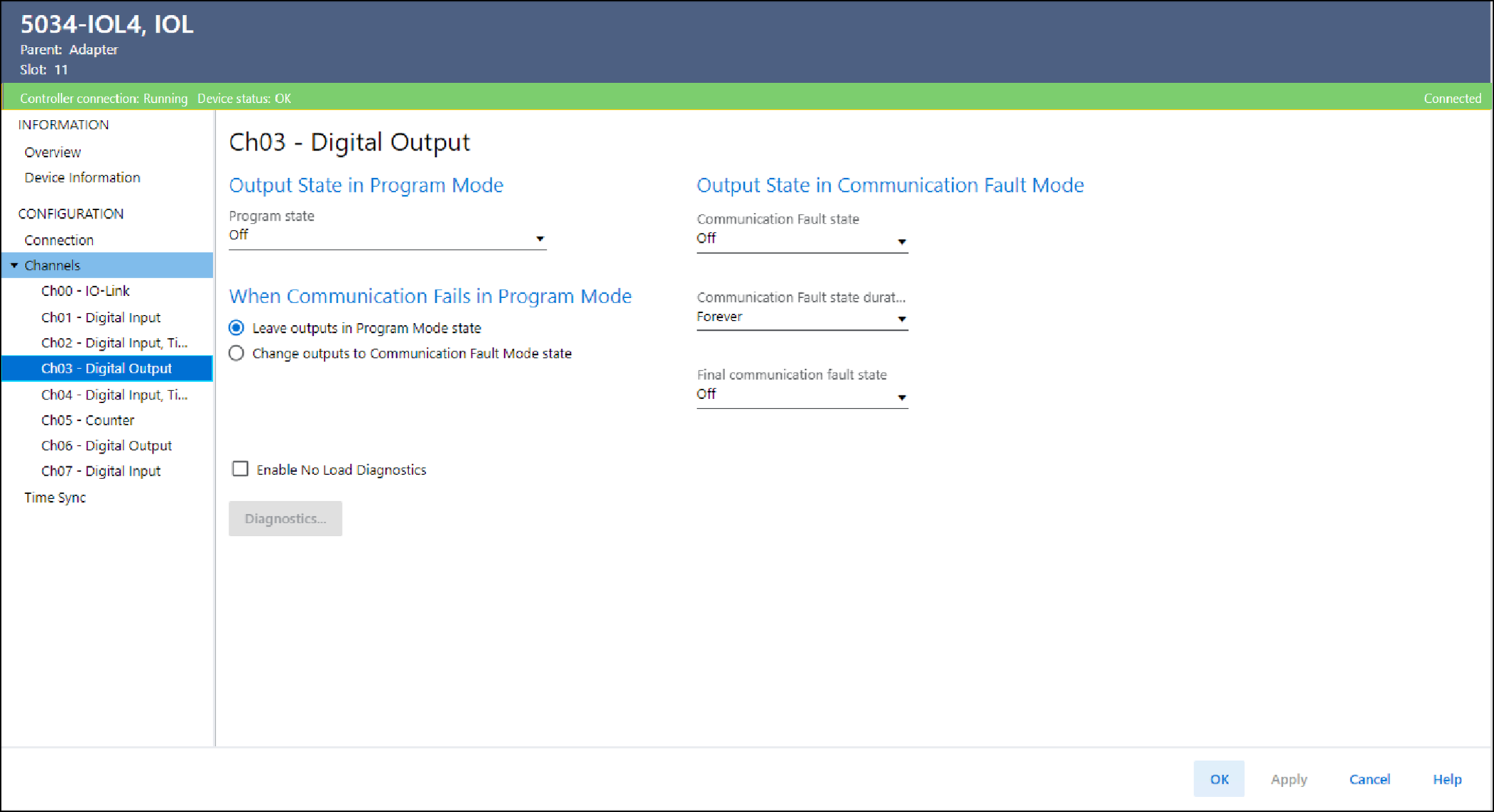

Visualização Chxx – Saída digital

Essa visualização está disponível quando o canal está configurado como “Saída digital, curto-circuito” ou “Saída digital, curto-circuito, ausência de carga”. Você pode realizar certas tarefas somente quando o projeto estiver on-line.

Use essa visualização para executar as seguintes tarefas:

Selecione os estados de saída do modo de programa e do modo de falha de comunicação.
Habilitar ou desabilitar o diagnóstico sem carga (disponível somente quando o canal estiver configurado como “Saída digital, curto-circuito, ausência de carga”).
Acessar o diagnóstico do canal.
