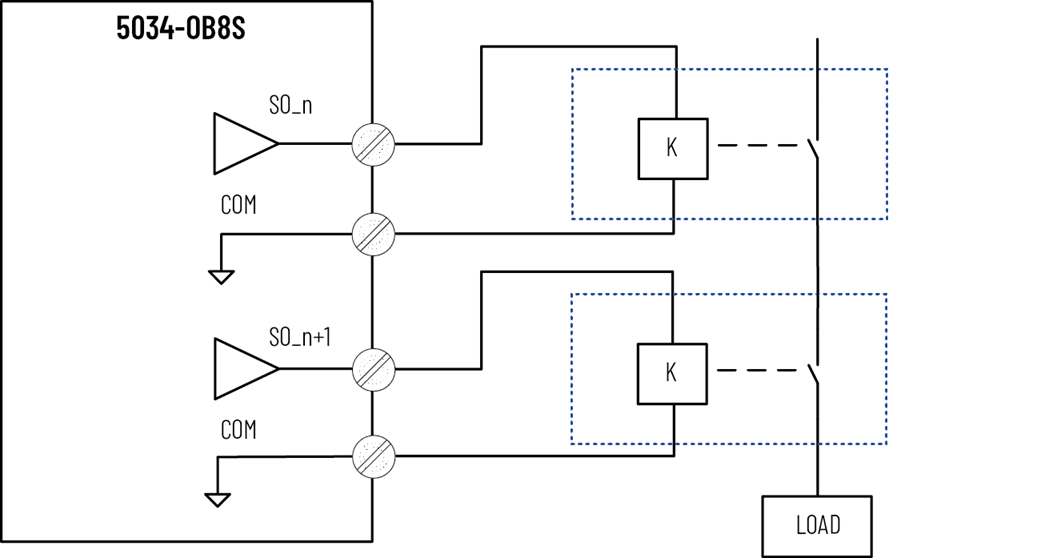

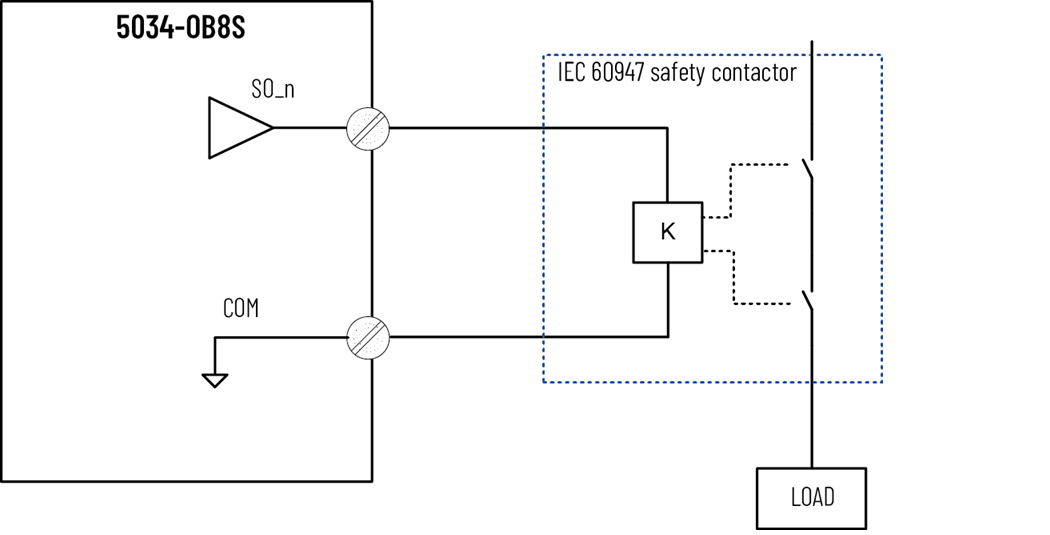

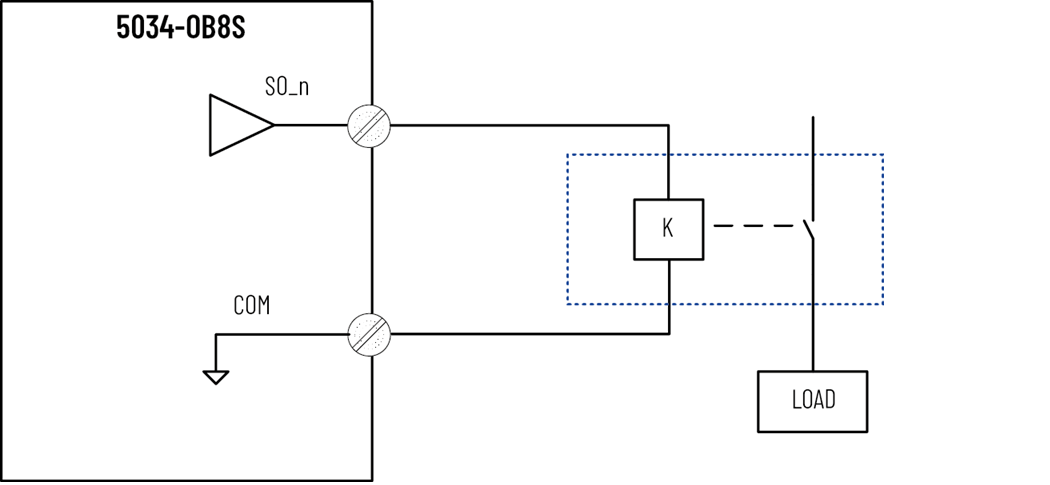

Schémas de câblage pour les modes de sécurité et d’impulsion de sécurité

Le niveau de sécurité indiqué dans les schémas est applicable au module lui-même. Les dispositifs connectés doivent avoir leur propre surveillance d’état pour atteindre le niveau de sécurité de l’application.

Vous devez utiliser une alimentation certifiée SELV/PELV avec les modules de sécurité.

Dans le cas où un croisement de circuit de fil externe se produit entre le potentiel positif (c’est-à-dire SA+) et SO_n, la charge ne peut plus s’arrêter. Le module détecte le défaut de voie et active le bit de défaut, ce qui indique que la voie ne peut pas passer à l’état de sécurité tant que le défaut n’est pas effacé.
